合成樹脂瓦安裝技術要求

文章出處：責任編輯：坤寶建材發布人氣：發表時間：2020-11-09 11:07

材料選用及處理

1 掛瓦條、順水條、預埋件選材

1.1 掛瓦條種類：

A 木質掛瓦條：30mm*40mm

B C型鋼掛瓦條：100mm*50mm*20mm

C 方鋼管掛瓦條：60mm*40mm

應根據屋面設計方案，確定掛瓦條的尺寸，且B、C的壁厚應根據設計及結構計算選用，但應不少于2mm。

1.2 坡屋面的順水條根據選用的掛瓦條而定：

A 木質掛瓦條配30mm(w)*20mm(h)的木質順水條

B C型鋼掛瓦條配Φ8mm的鋼筋順水條

2 掛瓦條、順水條、預埋件處理

2.1 木掛瓦條、木屋面板應根據設計要求選用Ⅰ、Ⅱ級木材，其含水率≤18%，屋面隱蔽部位的木屋面板、木掛瓦條根據項目設計要求確定防腐處理措施；

2.2 掛瓦條、預埋件、順水條均應進行防腐處理；

2.3 施工中采用的鋼屋檐溝、水斗、雨水管及配件未做表面處理者，均應刷防銹漆。

放線

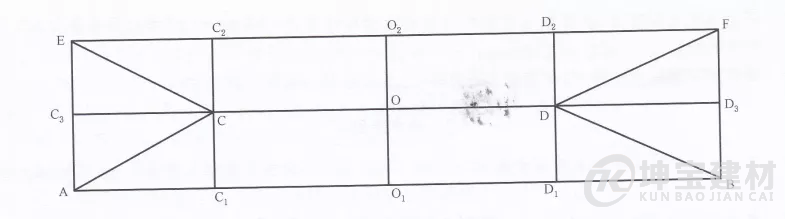

1 安裝前應根據現場屋面情況進行放線，下圖給出了四坡屋面放線的示例，兩坡屋面放線可參考圖中C2CC1D1DD2部分。

圖中E、A、B、F為坡屋面四角端點，CD為屋脊兩端點，O為屋脊中心點。

安裝樹脂瓦主瓦

1 兩坡或四坡屋面的主坡屋面主瓦安裝時，可參照上圖進行。一側波峰中心與CC1（CC2）或DD1（DD2）線重合，主瓦上、下部都應與CD、AB平行，并從一側施工線（CC1或DD1）開始安裝。從**張瓦的安裝開始，應保證主瓦底邊與施工線垂直，并在***下端掛瓦條上主瓦的中心位置（波峰）處進行固定。

2 安裝第二張瓦時應與**張瓦搭接緊湊，縫隙間咬合要密實，兩張瓦底邊應與施工線相垂直，在***下端掛瓦條及瓦波峰處將瓦固定，兩張瓦間至少搭建一個瓦波，且不少于80mm。

3 主瓦橫向搭接方向應與當?shù)爻Ｄ曛饕撅L方向相反，應橫向單向搭接；如當?shù)丶撅L并不嚴重，可采用一上一下搭接方式。

4 固定主瓦應：

4.1 采用自攻螺釘或不銹鋼角釘固定于鋼檁（掛瓦）條，采用自攻木螺釘固定于木掛瓦條；

4.2 固定時應使用防水圈及防水帽；

4.3 每隔一個瓦波固定一套自攻螺釘，應先鉆孔后安釘且孔徑要大于自攻螺釘（自攻木螺絲）直徑2mm~3mm。固定牢固，但不應使瓦表面變形。

5 安裝四坡屋面的三角形斜屋面時，**張瓦應從中間位置（CC3或DD3）開始安裝，再分別向兩側安裝。

6 坡頂至坡底的長度大于或等于6m時，樹脂瓦主瓦宜分段安裝。

安裝樹脂瓦正脊瓦

1 正脊瓦安裝在屋脊CD線上。

2 安裝時要從一側開始。**張正脊瓦搭接處要避免與主瓦搭接處重疊，兩張正脊瓦之間搭接一個波形。

3 正脊瓦與主瓦的搭接安裝應牢固，搭接處鉆孔后應用自攻釘進行固定，并用專用樹脂膠密封。

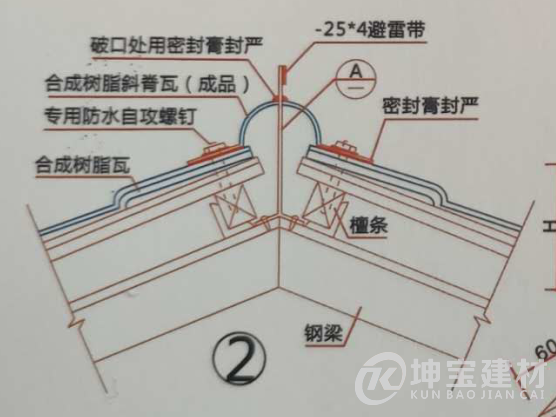

4 頂部如安裝避雷針等設施應在頂部破口搭接處用樹脂膠粘密封。使用樹脂膠前應清理粘結表面，清除油污、塵土等雜質。施加膠水前需保持粘結表面的干燥，施工完成后至少1h內禁止移動，見下圖。

5 屋面坡度與常規正脊瓦存在角度差異大于5°時，應選用可調角度正脊瓦。

安裝樹脂瓦斜脊瓦

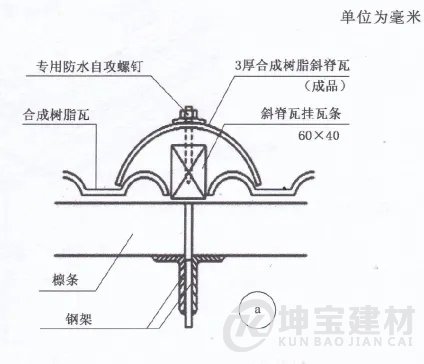

1斜脊瓦安裝如下圖所示。

斜脊瓦與主瓦交接處，斜脊瓦需沿主瓦的波峰做切割。

2 斜脊瓦安裝應自下向上安裝，上下對齊，保持順直，斜脊瓦搭接應不小于50mm。

3 斜脊瓦需要鏇邊時，需在斜脊位置頂部加裝斜脊瓦掛瓦條，然后在斜脊瓦頂部鉆孔安裝。

4 選用有邊斜脊瓦時，應將其固定在主瓦掛瓦條上。

5 五層以下建筑斜脊瓦安裝宜采用鏇邊方式，五層以上建筑宜采用有邊斜脊瓦安裝。

安裝三通瓦/四通瓦

1 當正、斜脊瓦安裝完畢后，鋪裝三通瓦/四通瓦，邊部應搭接在正脊瓦和斜脊瓦上方。三通瓦/四通瓦角度應與屋面坡脊角度保持一致。

2 應在合成樹脂瓦的頂部天溝處進行固定。

安裝樹脂瓦封檐

應將封檐與***下一節主瓦同時安裝，并錯開**張瓦的重疊搭接縫，用自攻螺釘固定在掛瓦條（檁條）上。

斜天溝的安裝及處理

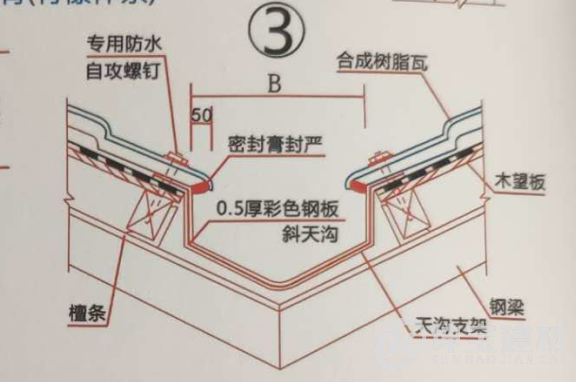

1 斜天溝安裝示意圖如下。

注：B的寬度由項目設計確定，圖中單位為毫米。

2 斜天溝底面應加設防水層。

3 安裝主瓦到天溝位置時，先將斜天溝水槽放置在掛瓦條和順水條上，然后鋪上主瓦。

4 宜將主瓦挑入天溝內50mm~120mm，并蓋住斜天溝水槽兩安裝定位邊。

5 用自攻螺釘固定在掛瓦條上。

6 采用成品斜天溝水槽相互搭接時，搭接寬度應小于150mm,并在搭接處用樹脂密封膠密封，斜天溝宜做防腐處理。

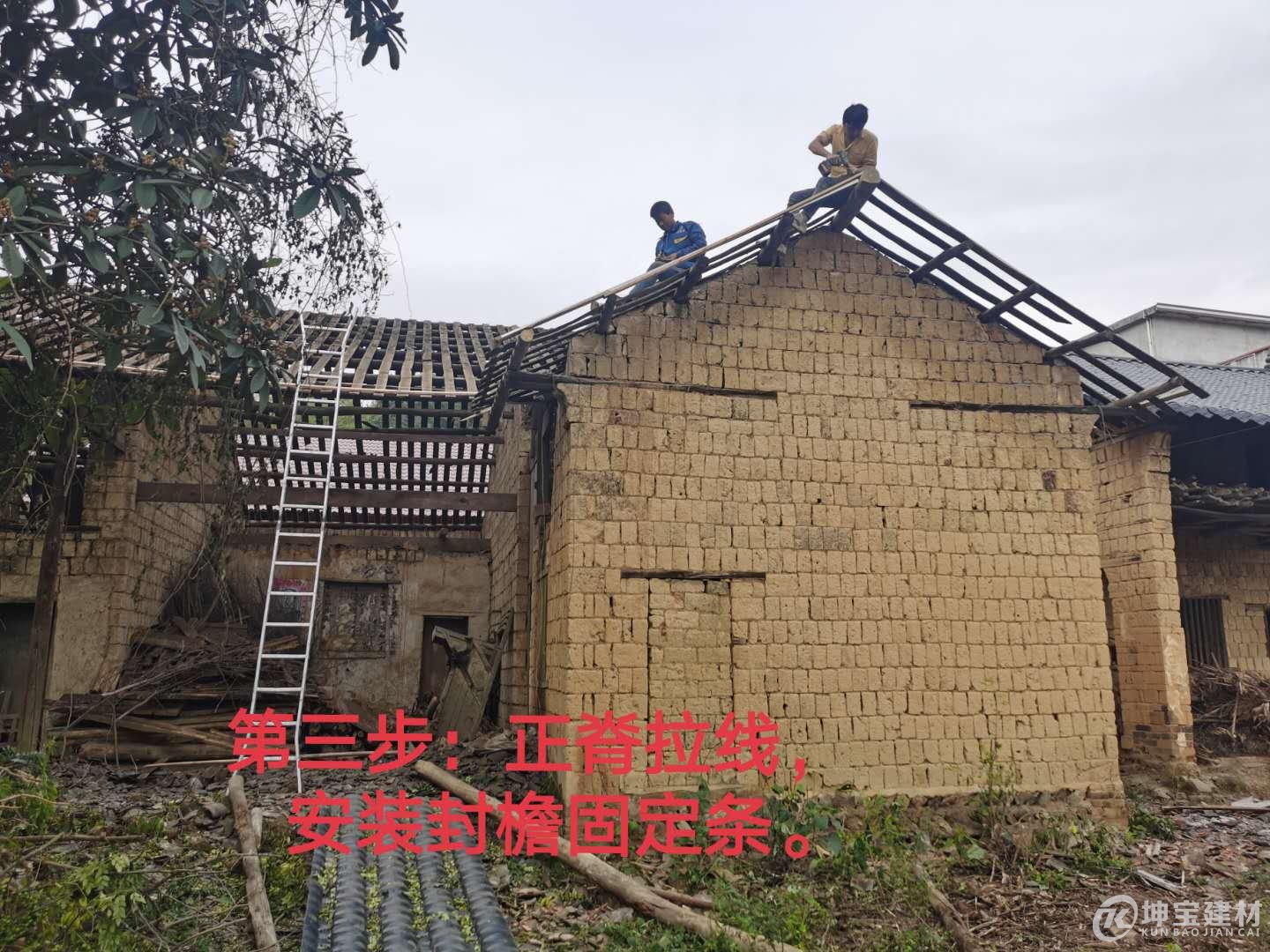

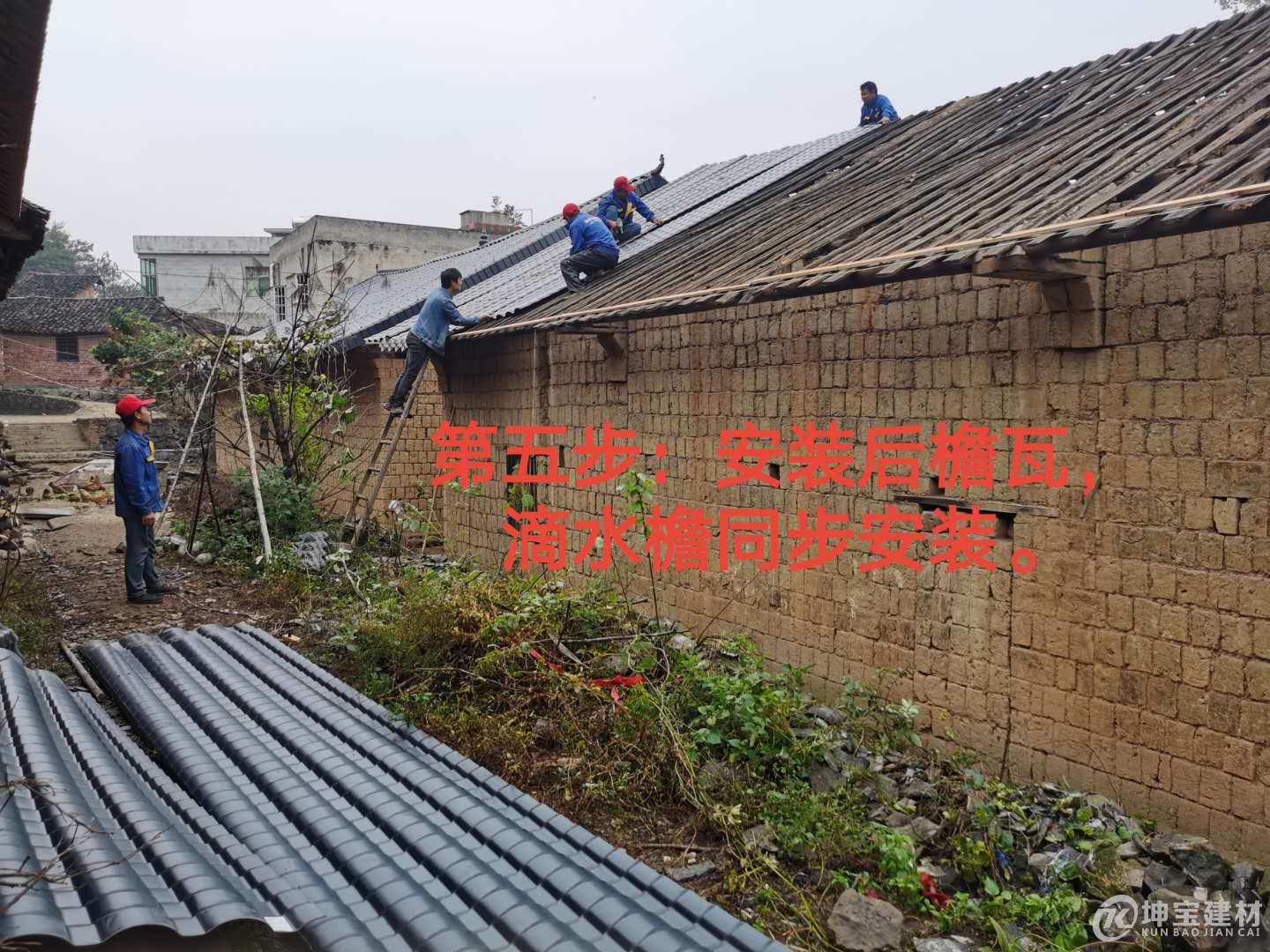

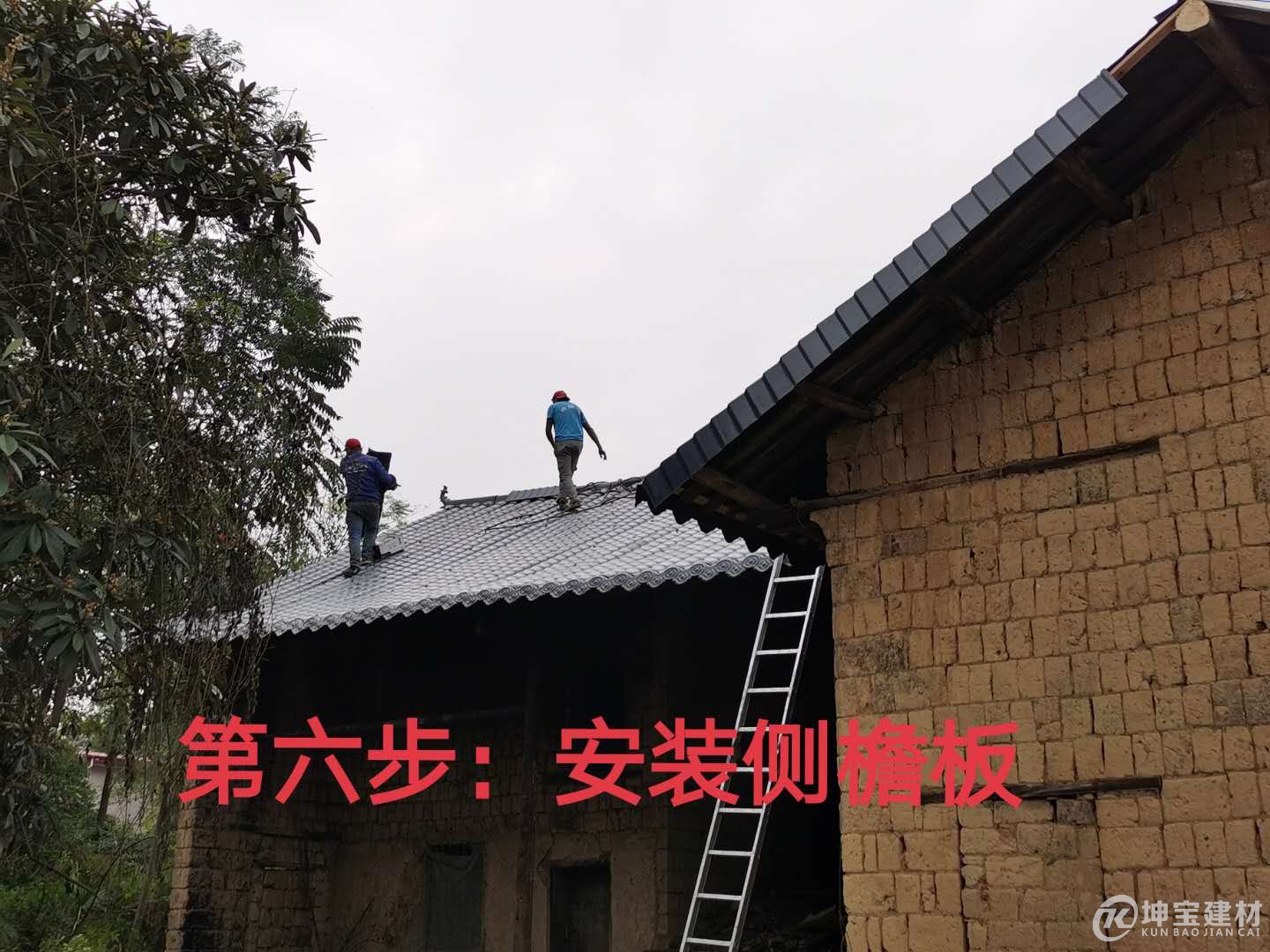

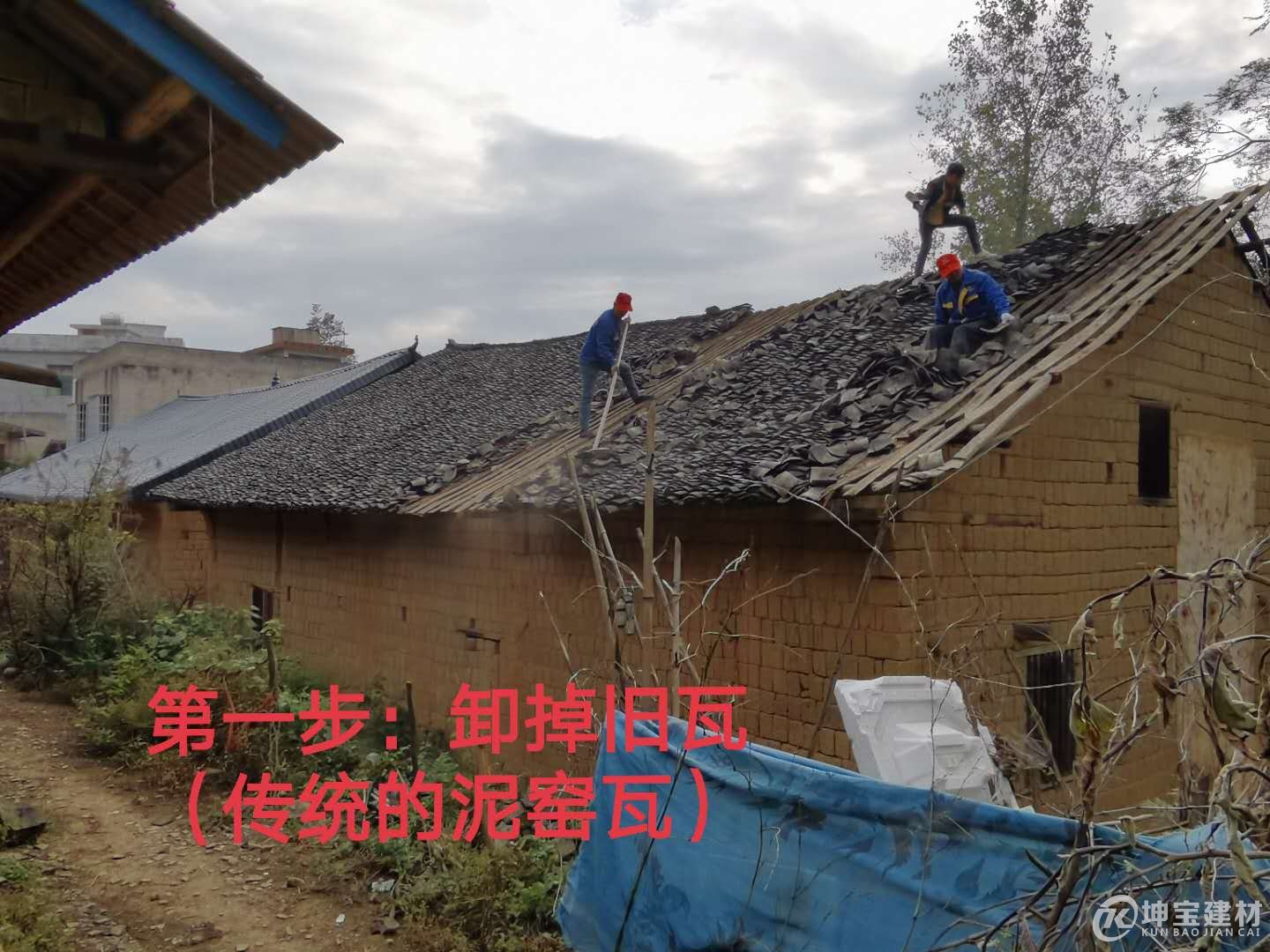

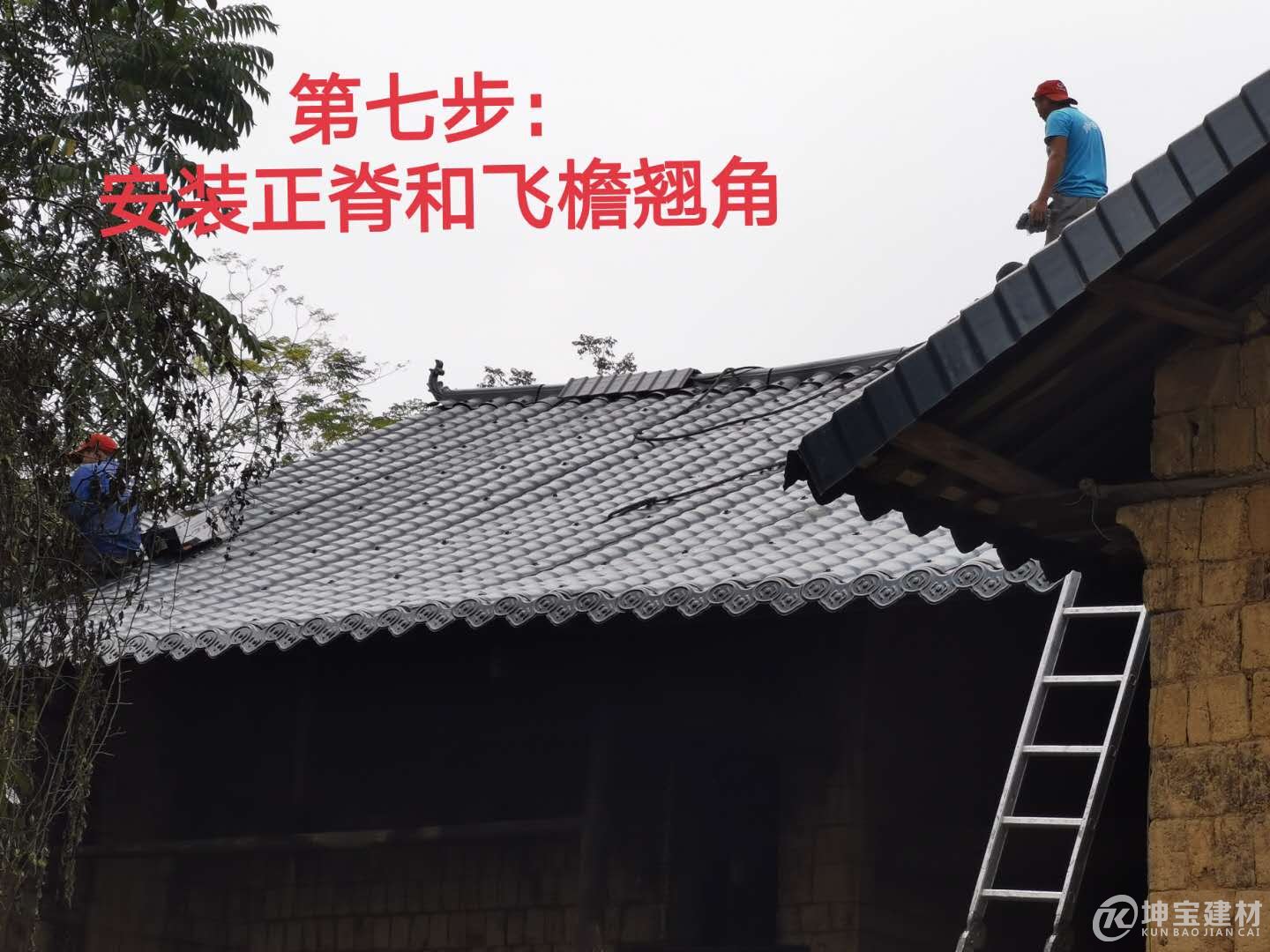

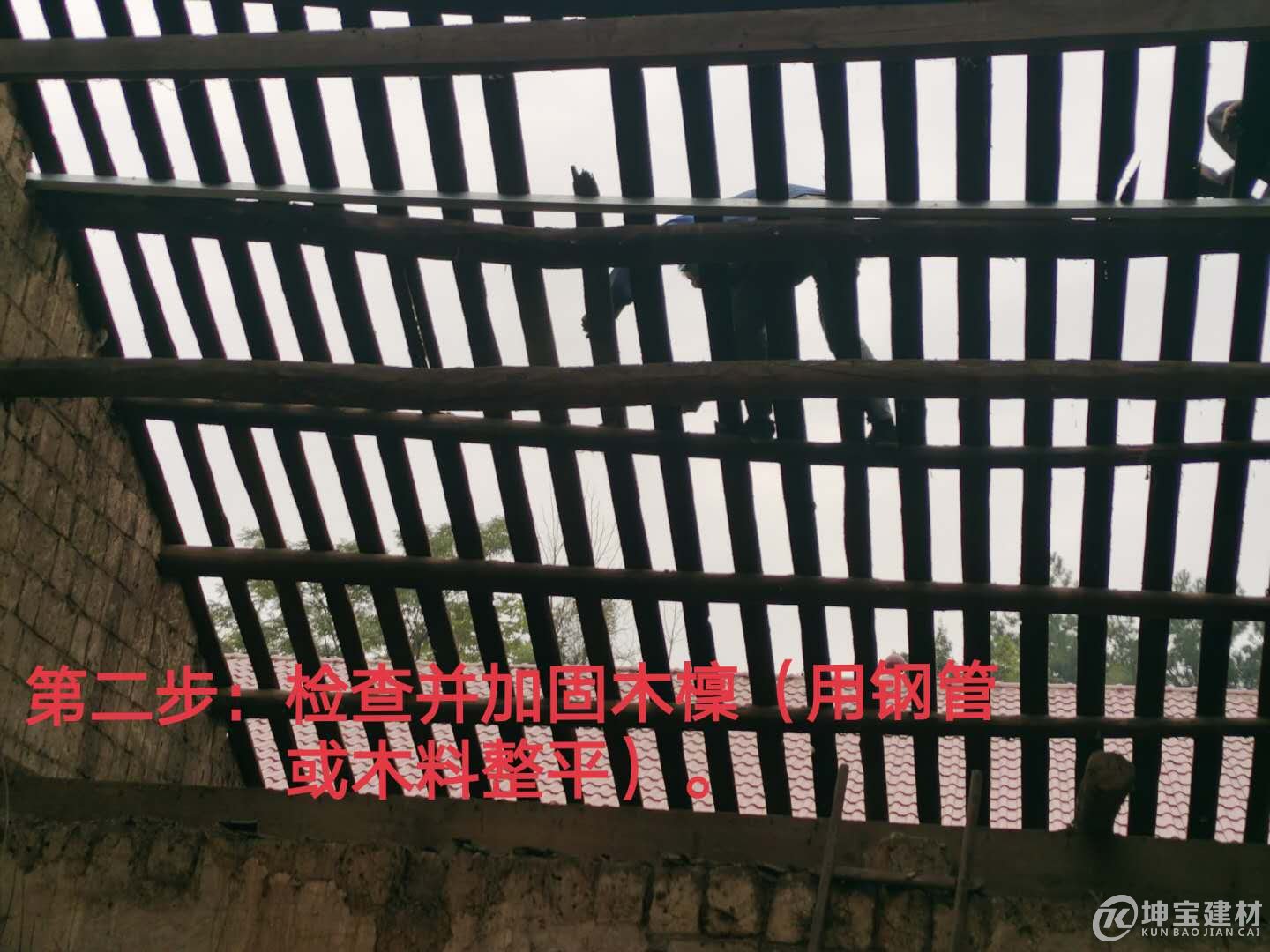

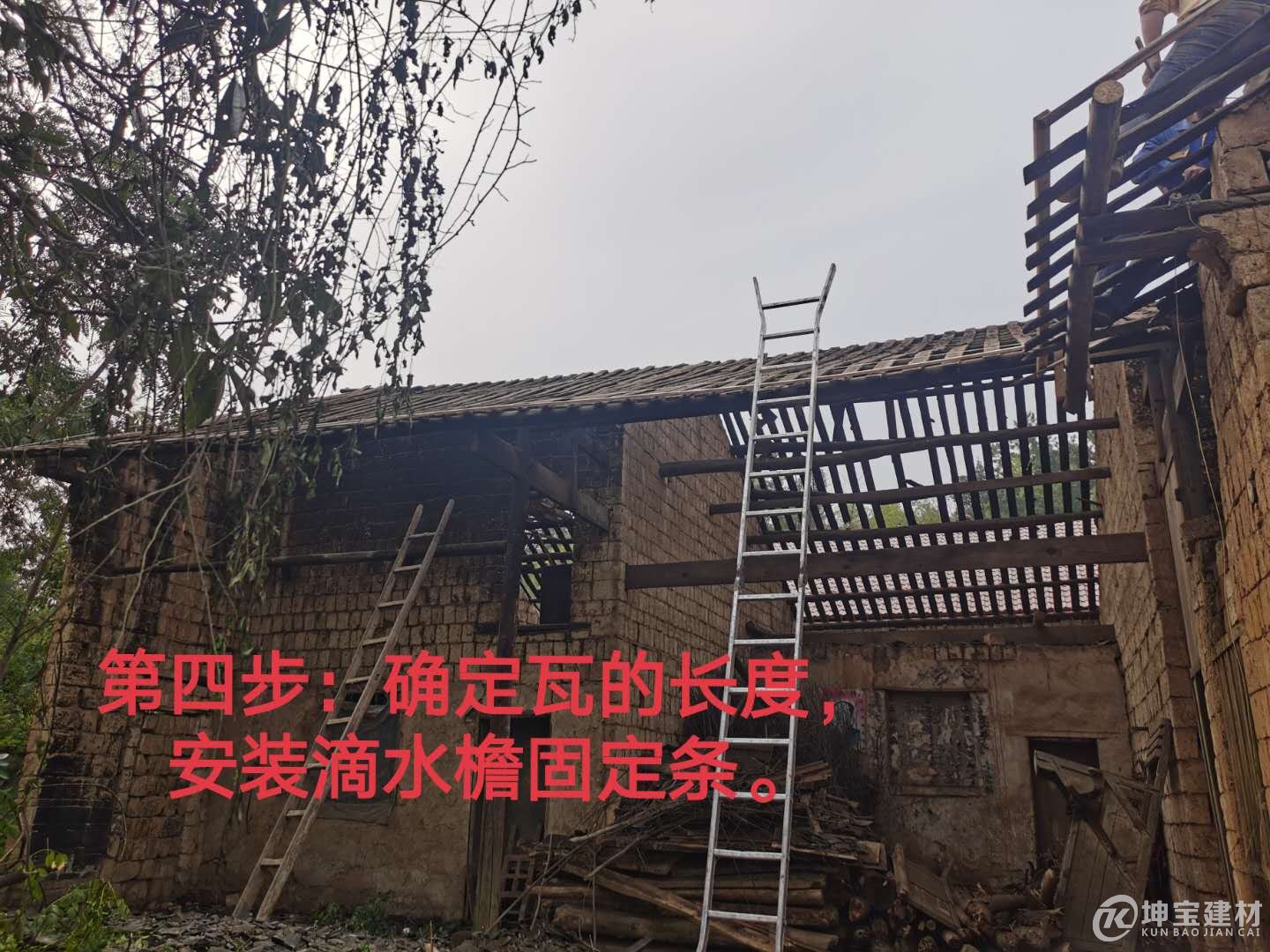

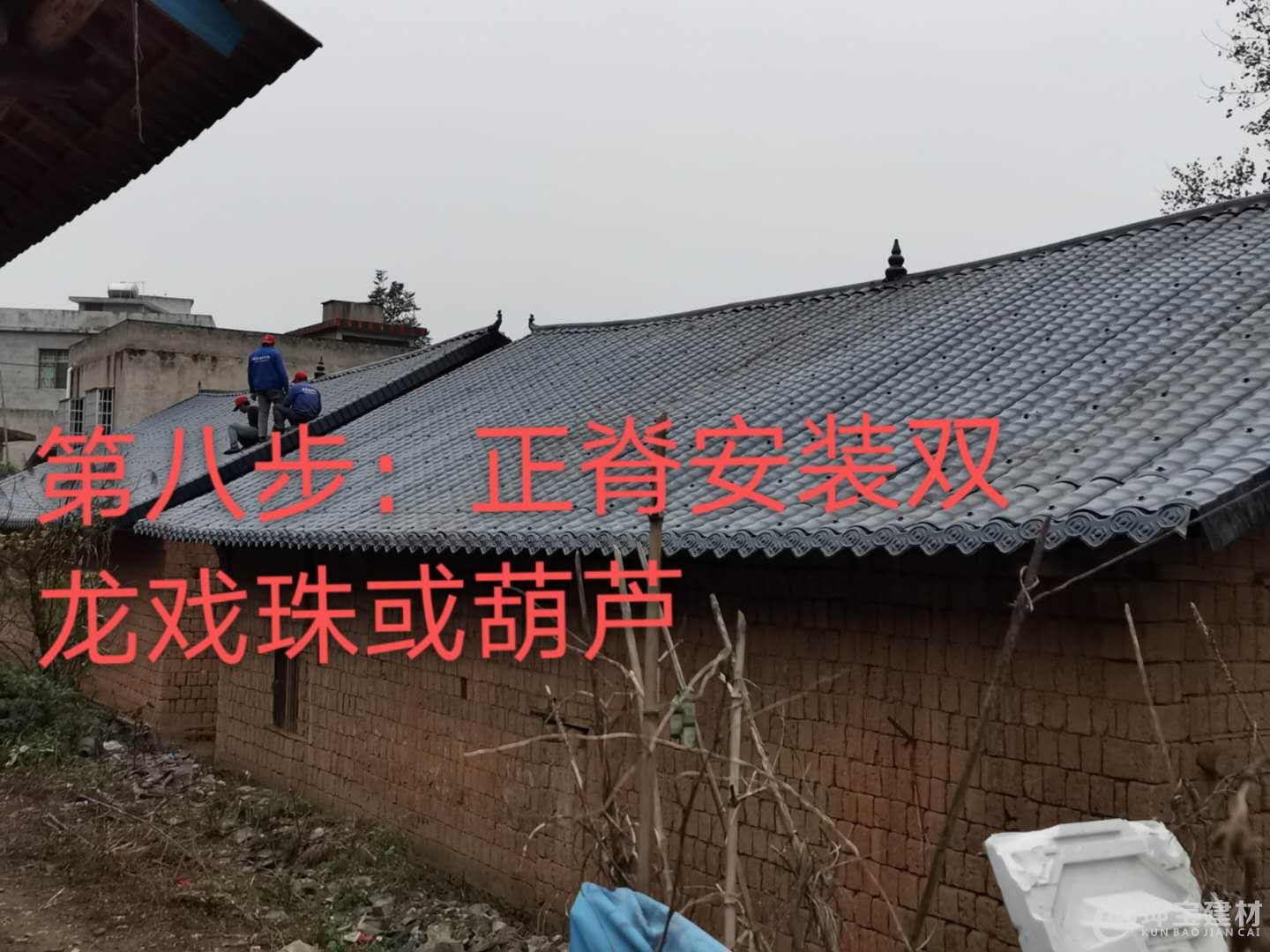

安裝樹脂小青瓦的8個步驟：

在安裝的過程中及其考驗安裝師傅的技術，在樹脂瓦安裝固定瓦的螺絲墊帽蓋的松緊度（因為樹脂瓦有熱脹冷縮的特點），一般要在固定之前在固定位置預先轉孔，瓦與瓦之間搭接的細節各方面處理。
