合成樹脂瓦安裝方法圖文詳解（施工技術交底）
文章出處：責任編輯：坤寶合成樹脂瓦人氣：發表時間：2018-08-24 10:27
合成樹脂瓦施工技術交底（合成樹脂瓦安裝方法圖文詳解）
| 工程名稱 | 施工單位 | |||||||
|---|---|---|---|---|---|---|---|---|
| 交底部位 | 坡屋面 | 工序名稱 | 坡屋面掛瓦 | |||||
| 交底提要：坡屋面掛瓦的施工準備，施工方法，質量要求。 | ||||||||
|
交底內容： 坡屋面掛瓦 一、施工準備 1.1材料準備 本工程采用的所有材料有產品合格證書和材料檢測報告，材料的品種規格、性能等須符合國家現行規范和設計的要求。 1.2機具準備及配件 工具：工程線、手提電鉆、電鉆頭套筒、手提切割機、卷尺、鋼尺、扳手、手提磨光機。 配件：防水圈、保護墊、自攻釘、自攻木螺絲、防水帽。 輔料：樹脂膠、樹脂粉（施工中出現鉆孔鉆錯現象將兩種材料拌合后添補）。 二、施工方法 2.1施工流程 屋面放線→安裝檁條（順?biāo)畻l、掛瓦條）→安裝坡屋面主瓦→安裝脊瓦→安裝三通脊瓦→安裝斜脊封頭→處理屋面凸出物、接縫處→封檐 2.2放線 安裝前應根據現場屋面情況進行放線，這樣有助于安裝樹脂瓦時達到橫平豎直，保證安裝質量達到規范要求。 2.3安裝檁條（檁條的搭建方法詳見：怎么安裝樹脂瓦的龍骨？樹脂瓦骨架用什么材料好？） 鋼順?biāo)畻l-25X5，中距600，固定用Ф3.5長水泥釘@600 掛瓦條：***上面掛瓦條位置距屋脊線180mm，便于安裝正脊瓦；***下面掛瓦條位置距屋檐口50-70mm。 順?biāo)畻l與掛瓦條均應做防銹處理。 2.4安裝坡屋面主瓦 2.4.1樹脂瓦安裝應從一側開始，**張要保證底邊下端和屋檐線對齊，側面和縱向垂直線對齊位置后，在***下端檁條瓦的波峰處固定，然后由上而下與檁條固定。 2.4.2安裝第二塊瓦時應與**張瓦搭接緊湊，縫隙間咬合嚴密，底邊與屋檐線對齊，搭接一瓦波，約100mm，用手鉆鉆孔，孔徑8mm，位置在瓦的突出部位，在一個檁條上需要3-4個近古典。照此方法依次安裝，及時檢查水平、垂直情況和搭接是否緊湊，確定后可依次鋪設至該坡完成。 2.4.3主坡兩層應同時安裝，樹脂瓦波浪應對齊。 2.4.4樹脂瓦多張相接，**層鋪完后自下而上逐層鋪設，其余各層重疊70mm，重疊位置應在樹脂瓦臺階處。

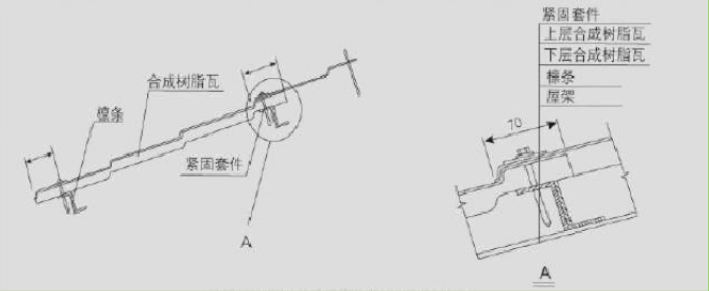

縱向搭接示意圖

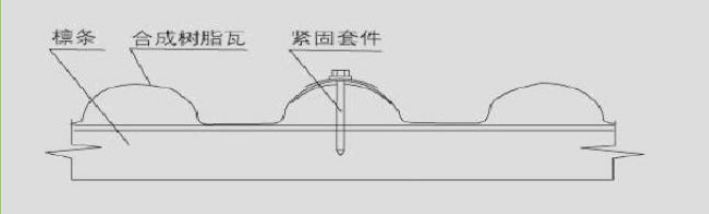

橫向搭接示意圖

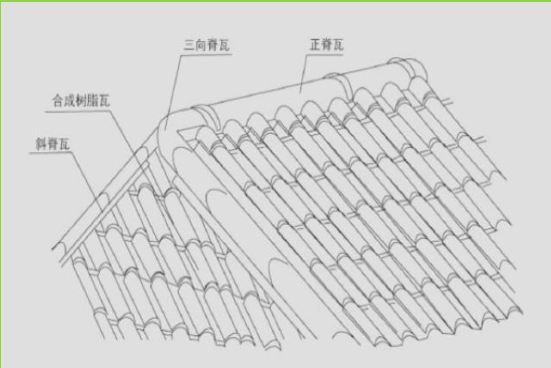

2.4.5四坡或多坡屋面中非梯形，非矩形屋面，**張瓦應從中間開始安裝后分別向兩側安裝。 2.4.6各坡屋面樹脂瓦，側邊、端面、斜角等多余部門應彈線切除。 2.4.7屋面瓦鋪設遇屋面有檢修孔、煙道、排氣孔等設施，瓦切除部分需彈線。 2.5安裝脊瓦 2.5.1正脊瓦兩側有承接口，兩張搭接時，上脊瓦的大頭扣住下脊瓦的小頭。 2.5.2安裝正脊瓦要從一側開始，**張應截去大頭部分，正脊瓦的兩翼應緊貼主坡瓦，脊瓦瓦波與主坡瓦吻合。用專用緊固套件在脊瓦瓦波突起部分與主瓦片及檁條固定。固定點2-3個，鋪設方向與主瓦鋪設一致，***后一張多余部分應切除。 2.5.3斜脊瓦兩側有承接口，兩張搭接時，上脊瓦的大頭扣住下脊瓦的小頭。 2.5.4斜脊瓦中心線和斜檐對齊，在瓦片瓦波的突起部分使用專用緊固套件將斜脊瓦與瓦片連接固定，固定點3個，鋪設方向由下而上。 2.5.5***后一張斜脊瓦的多余部分切掉。 2.5.7斜脊封頭安裝在斜脊瓦***下端，伸出100mm-200mm。 2.5.8斜脊瓦封頭用專用鉚釘與斜脊瓦固定，固定點2個。 2.6安裝三通脊瓦 2.6.1三通脊瓦安裝在三個相交屋面的交匯處，用于連接相交的三個脊瓦。 2.6.2三通脊瓦在其它脊瓦上使用緊固套件與他們固定，固定4-6個點。  三通脊瓦鋪設示意圖 2.7處理屋面凸出物 凸出屋面的煙道、排氣道等處必須有排水處理。泛水是提高屋面易漏部分的防風雨性能的一種特殊構造，引導水從接縫處流過而不進入接縫處。 凸出物與屋面結合部均采用聚合物砂漿，自節點處上返250mm、厚度20mm，與構造物外壁抹實。待砂漿全部干燥后，覆涂兩邊與主瓦同色漆。 2.8封檐 封檐應與主瓦***下一節同時安裝，在主瓦末端用緊固套件固定在檁條上。
3.2施工中嚴禁長時間污染瓦面，應隨鋪隨清理干凈。 3.3吊裝、搬運瓦片時應輕拿輕放，碼放時要整齊。 3.4施工中應穿膠底鞋，避免重力踩踏瓦面。 3.5瓦片吊裝到屋面上，應按施工要求分別堆放，不可將瓦片集中過量的堆放在同一部位，以免造成屋頂超載。 四、質量保證措施 4.1檁條要求平整，不得變形，相互平行、間距均勻。 4.2焊接部位必須刷防銹漆且焊點符合規范要求。 4.3瓦橫向搭接必須搭接一個完整波，縱向搭接長度大于300mm。 4.4局部縫隙可用中性玻璃膠封堵，防止漏水。 五、安全文明 4.1進入施工現場，必須正確佩戴安全帽，各施工人員佩戴的安全帽必須符合安全要求。 嚴禁酒后作業。 4.2帶電機具的維修應先斷電后維修；施工用電由專業電工操作，嚴禁私拉電線，所有電線間應有絕緣材料隔離。 4.3現場用電機具必須安裝觸電保護器，并做到一機一臺。 4.4屋面四周沒有女兒墻時，外腳架應高出屋面搭設，并設置防護欄桿。在提升架上料口處要設圍欄和安全網。 4.5操作人員要正確使用個人防護用品，進入工地必須戴安全帽，高空作業要系好安全帶、穿防滑膠鞋。 4.6雨、霧、雪天及惡劣天氣嚴禁屋面瓦施工作業。 |
||||||||
|
項目（專業） 技術負責人 |
交底人 | 接受交底人 | ||||||
標題：合成樹脂瓦安裝方法圖文詳解（施工技術交底）,地址：http://www.ibingde.com/wenda/51.html
